CADopia 18 includes Dimension location snap feature to increase your drawing efficiency.

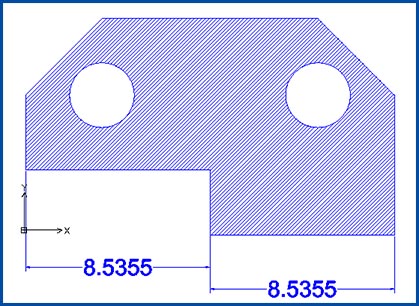

You can now place dimension lines at specified distances from measured linear entities and between successive dimension lines. Dimension location snap feature helps in placing leader lines at specified angles for radius and diameter dimensions.
From Tools menu, pick Options.
Click on the Drawing Settings tab.
Expand Dimension Snap Offset Distances

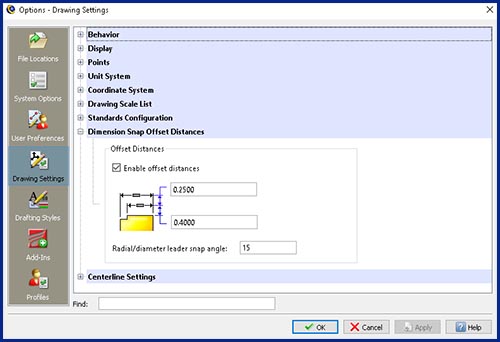

The following dialog appears:
Specify whether to enable or disable Offset distances. When enabled, you can set:
- Offset value for the first dimension line from a measured linear entity.
- Offset distance between successive dimension lines.
For Radial/diameter leader, you can set the snap angle value.
